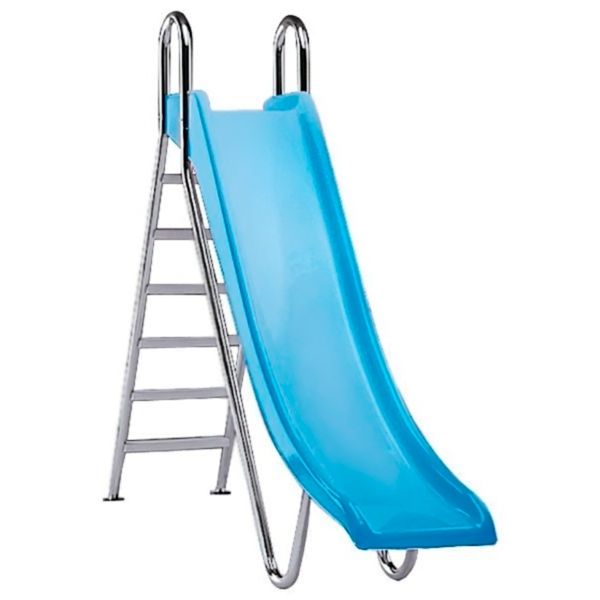

Astralpool Straight Slide 1,80 mtrs.

Slide FV em poliéster e azul claro. Degraus em polipropileno + FV. Grades inoxidáveis. Instalação hidráulica incluída para facilitar o deslizamento. Fornecido com âncoras.

As lâminas são confeccionadas em resina de poliéster e fibra de vidro, destacam-se pela robustez e grande resistência mecânica aos raios UV solares, bem como aos agentes atmosféricos, garantindo assim uma longa vida útil mantendo uma boa estética visual.

Montagem

Para uma montagem simples, siga os seguintes passos e não terá dúvidas na montagem do seu Astralpool Straight Slide 1,80 cm.

1. Encaixe o corrimão (2) naquele (3). Figura 1.

2. Una o trilho (1) aos corrimãos (2-3) usando os parafusos M8, porcas e arruelas (4). Figura 2.

3. Insira os corrimãos (2-3) nos assentos correspondentes, fixando-os com os parafusos M8, porcas e arruelas (5). Figura 3.

4. Monte os degraus (6), (6a), (6b) utilizando os parafusos M8, porcas e arruelas (7), (7a), (7b).

5. Coloque a corrediça em seu local definitivo, marque os furos de fixação no chão, retire a corrediça e faça os furos para fixação dos bujões (8). Por fim, coloque os discos (11) sob os corrimãos (2) e fixe a corrediça com os parafusos auto-roscantes (9) e (10).

6. Conecte a entrada da válvula Ø 10 mm. para uma entrada de água. Figura 4.

• As posições 6a-6b correspondem ao escorregador de 1,70 m.
• As posições 7a-7b correspondem ao escorregador de 2 m.
