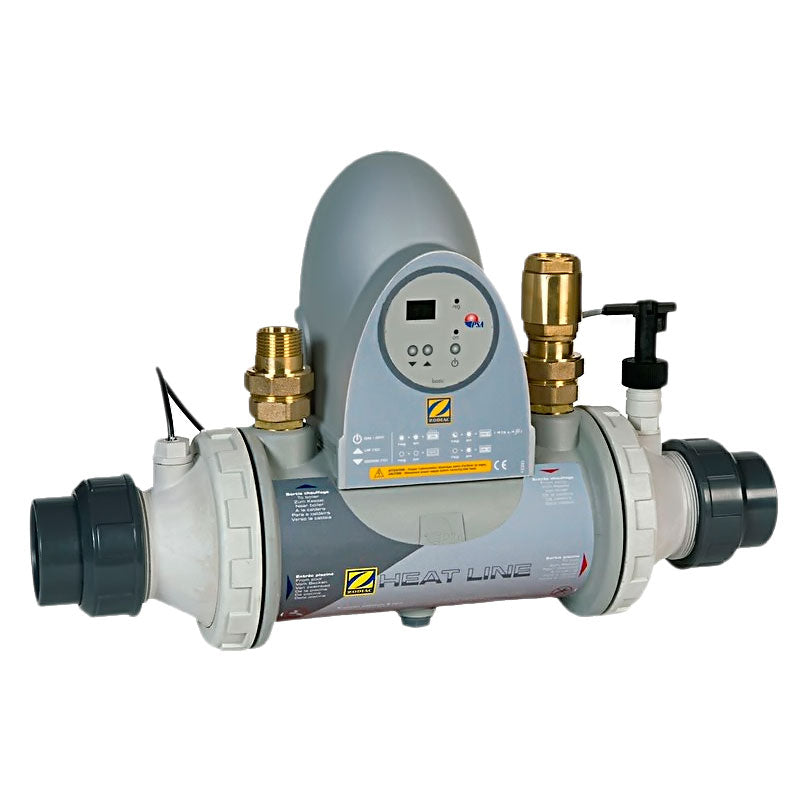

Intercambiador de calor Zodiac Heat Line 20 Titanio 20 kW – W49NT20
Intercambiador de calor Zodiac Heat Line 20 Titanio 20 kW – W49NT20 está sujeto a disponibilidad del proveedor.
Tiempo de preparación 3 - 5 días
Descripción
Descripción
El Zodiac Heat Line 20 W49NT20 es un intercambiador de calor para piscina diseñado para aprovechar un sistema de calefacción existente y transferir su energía al agua de la piscina.
Su intercambiador incorpora tubos de titanio y puede utilizarse con distintos sistemas de producción de calor, como caldera, bomba de calor o geotermia.
Resumen rápido
- Referencia: W49NT20.
- Modelo: Heat Line 20 Básico.
- Potencia a 90 °C: 20 kW.
- Potencia a 60 °C: 8,5 kW.
- Potencia a 45 °C: 4 kW.
- Intercambiador: tubos de titanio.
- Caudal secundario piscina: 10 m³/h.
¿Para qué sirve?
Permite utilizar la energía de un sistema de calefacción para calentar el agua de la piscina mediante dos circuitos hidráulicos separados.
Versión Básica
La referencia W49NT20 corresponde al modelo Básico. No incluye la regulación ni la bomba de circulación propias de las versiones Plus de la gama.
Intercambiador de titanio para calefacción de piscinas
Titanio interior
Los tubos del intercambiador están fabricados en titanio, mientras que la carcasa está realizada en Noryl/Polidamina inyectada para formar un conjunto compacto y resistente.
Instalación adaptable
El intercambiador puede girarse para invertir la entrada y salida de agua, permitiendo adaptar mejor su orientación a la disposición hidráulica disponible.
Válvula antirretorno
Incorpora válvula antirretorno y está diseñado para integrarse de forma sencilla en el circuito de calefacción y en la línea de filtración de la piscina.
La potencia depende de la temperatura del circuito primario
Los 20 kW que identifican al Heat Line 20 corresponden al rendimiento con el circuito primario a 90 °C. Con temperaturas inferiores, la potencia transferida al agua de la piscina disminuye.
¿Con qué sistemas de calefacción puede utilizarse?
Caldera
Puede integrarse en instalaciones de calefacción doméstica alimentadas mediante caldera, aprovechando el circuito primario para transferir calor al agua de la piscina.
Bomba de calor o geotermia
Es compatible con bomba de calor y geotermia. Para dimensionarlo correctamente debe tenerse en cuenta la temperatura real del circuito primario y la potencia disponible.
Instalación solar
Puede utilizarse con energía solar mediante una configuración adecuada de la instalación y un depósito intermedio. No debe conectarse directamente a los paneles solares.
Características técnicas Heat Line 20
| Referencia | W49NT20 |
|---|---|
| Versión | Básico |
| Presión máxima admisible | 2 bar |
| Temperatura máxima admisible | 90 °C |
| Conexión primario calefacción | Ø26/34 F / Ø26/34 M |
| Conexión secundario piscina | PVC Ø63 o Ø50 |
| Caudal primario calefacción | 0,9 m³/h |
| Caudal secundario piscina | 10 m³/h |
| Pérdida de carga primario | 150 mmCE |
| Pérdida de carga secundario | 500 mmCE |
| Peso versión Básica | 3 kg |
Desliza horizontalmente para consultar toda la tabla.
Comparativa Zodiac Heat Line
| Modelo | Heat Line 20 | Heat Line 40 | Heat Line 70 |
|---|---|---|---|
| Referencia Básico | W49NT20 | W49NT40 | W49NT70 |
| Potencia a 90 °C | 20 kW | 40 kW | 70 kW |
| Potencia a 60 °C | 8,5 kW | 17 kW | 30 kW |
| Potencia a 45 °C | 4 kW | 8 kW | 14 kW |
| Caudal piscina | 10 m³/h | 15 m³/h | 20 m³/h |
| Peso versión Básica | 3 kg | 3 kg | 4 kg |
Desliza horizontalmente para consultar toda la tabla.
Medidas Zodiac Heat Line
El esquema muestra las dimensiones de las tres configuraciones de la gama Zodiac Heat Line: Básico, Plus y Plus sin bomba de circulación. La referencia W49NT20 corresponde a la versión Heat Line 20 Básico.
Instalación
Circuito de piscina
El Heat Line se instala en la salida del sistema de filtración, en posición horizontal y en línea con la tubería.
Circuito primario
El suministro del circuito primario debe realizarse desde arriba. Los flujos de los circuitos primario y secundario pueden invertirse girando el intercambiador.
Preguntas frecuentes
¿El Heat Line 20 W49NT20 entrega siempre 20 kW?
No. Entrega 20 kW con el circuito primario a 90 °C. La potencia indicada es de 8,5 kW con primario a 60 °C y de 4 kW a 45 °C.
¿La W49NT20 incluye bomba de circulación?
No. La W49NT20 corresponde a la versión Básica. Las versiones Plus están disponibles con regulación y con o sin bomba de circulación.
¿Puede utilizarse con una bomba de calor?
Sí. Para dimensionarlo correctamente debe considerarse la temperatura real del circuito primario y la potencia que el sistema puede aportar a dicha temperatura.
¿Puede conectarse directamente a paneles solares?
No. En una instalación solar debe existir un depósito entre los paneles y el intercambiador; el Heat Line no admite conexión directa a los paneles solares.
