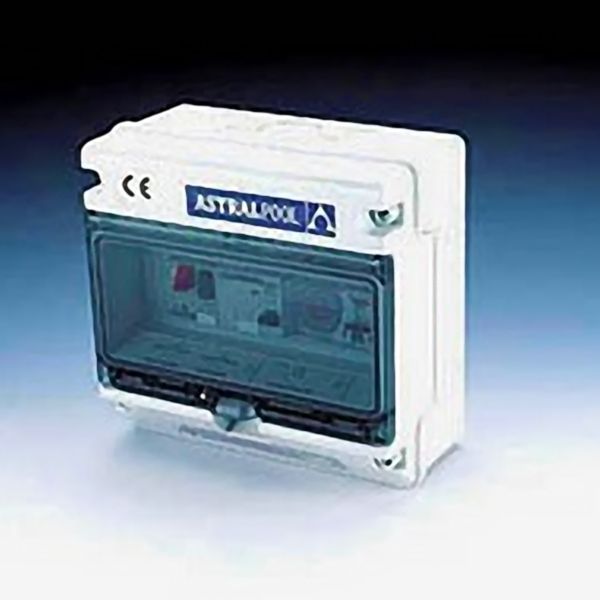

Armário de comando AstralPool Tipo C para 1 bomba e iluminação – 25723
Armário de comando AstralPool Tipo C para 1 bomba e iluminação – 25723 está sujeito à disponibilidade do fornecedor.
Prazo de entrega estimado: 3 a 7 dias úteis
Descrição
Descrição
Características
- Armário para 1 bomba de filtração e controlo da iluminação.
- Modelo Tipo C.
- Proteção IP65.
- Frente transparente com fecho e chave.
- Proteção magnetotérmica.
- Contactor para comando da bomba.
- Relógio de programação de 24 horas.
- Seletor de 3 posições: Automático / 0 / Manual.
- Referência AstralPool: 25723.
- EAN: 8420382637311.
Controlo e ligações
O armário permite centralizar a proteção e o comando da bomba de filtração juntamente com o controlo da iluminação da piscina.
- Programação através de relógio de 24 h.
- Passos de programação de 15 minutos.
- Ligação para controlo remoto run/stop da bomba.
- Possibilidade de ligação de equipamento auxiliar de controlo.
- Saída protegida e controlada para iluminação.
- Versão fornecida sem transformador de iluminação.
Alimentação elétrica compatível
De acordo com a documentação do fabricante, os armários desta família são compatíveis com as seguintes configurações de alimentação:
- 220/240 V monofásica (P+N+T) – 50/60 Hz.
- 380/415 V trifásica (3P+N+T) – 50/60 Hz.
- 220/230 V trifásica (3P+T) – 50/60 Hz.
Que tipo de armário necessita?
| Tipo | Gama de corrente | Potência monofásica 230 V | Potência trifásica 400 V | Potência trifásica 230 V |
|---|---|---|---|---|
| A | 1,6 – 2,5 A | 1/4 CV | 3/4 CV – 1 CV | 1/2 CV |
| B | 2,5 – 4 A | 1/2 CV | 1,5 CV – 2 CV | 3/4 CV – 1 CV |
| C | 4 – 6,3 A | 3/4 CV – 1 CV | 3 CV* | 1,5 CV |
| D | 6 – 10 A | 1,5 CV | 4 CV** | 2 CV – 3 CV |
* Também disponível em 3,5 CV / 400 V trifásica com código específico. ** Também existem versões de 4,5 e 5,5 CV / 400 V trifásicas com códigos específicos.
Modelos de quadros de comando AstralPool
| Referência | Tipo | Aplicação | EAN |
|---|---|---|---|
| 25721 | Tipo A | 1 bomba + controlo da iluminação sem transformador | 8420382637298 |
| 25722 | Tipo B | 1 bomba + controlo da iluminação sem transformador | 8420382637304 |
| 25723 | Tipo C | 1 bomba + controlo da iluminação sem transformador | 8420382637311 |
| 25724 | Tipo D | 1 bomba + controlo da iluminação sem transformador | 8420382637328 |
Elementos incluídos
- Esquema elétrico.
- Diagrama de ligação.
- Instruções de instalação.
- Certificado de conformidade CE.
- Prensa-cabos para as entradas e saídas de cabos.
- 4 parafusos e buchas para instalação na parede.
Perguntas frequentes
Para que serve o quadro AstralPool 25723?
Permite realizar a proteção e o comando de uma bomba de filtragem, além de controlar a iluminação da piscina.
Qual é a diferença entre os tipos A, B, C e D?
A principal diferença é o intervalo de corrente para o qual estão dimensionada a proteção da bomba. O Tipo C 25723 corresponde ao intervalo de 4 a 6,3 A.
O 25723 inclui transformador para os focos?
Não. Esta referência corresponde ao quadro de uma bomba e ao controlo de iluminação sem transformador.
Permite programar os horários de filtragem?
Sim. Inclui um relógio de controlo de 24 horas com intervalos de programação de 15 minutos.
Como sei se preciso do Tipo C?
Verifique a placa de características da bomba e a sua corrente nominal. O Tipo C destina-se ao intervalo de 4 a 6,3 A. Também deve ser verificada a tensão e o tipo de alimentação da instalação.
